Voici l'ordinateur portable GS70 2OD-432XFR STEALTH de MSI, au design extrêmement fin avec coque en aluminium.

Nous allons voir son démontage en vue d'y ajouter une seconde barrette mémoire pour arriver à la capacité mémoire maximale de 16 Go.

Attention ! Le démontage de l'ordinateur peut invalider sa garantie (sous réserve qu'il soit encore sous garantie...)

Présentation

MSI GS70 2OD-432XFR STEALTH : Démontage 1/7

Caractéristiques principales :

  • Dalle 17.3'' Full HD LED (1920x1080, antireflet, mat)
  • Processeur Intel Core i5-4200H Haswell @ 2.80 GHz
  • Mémoire 8Go DDR3 @ 1600MHz (non-ECC)
  • Cartes graphiques Intel HD Graphics 4600 / nVidia GeForce GTX 765M 2Go
  • Réseau Killer DoubleShot Wi-Fi b/g/n + Ethernet Gigabit (BigFoot Gamer Killer E2200)
  • Bluetooth 4.0
  • Lecteur de cartes SD/MMC/xD
  • Sorties vidéo : 1 x HDMi 1.4 / 2 x mini-DisplayPort
  • USB 3.0, 4 ports
  • Clavier chiclet Gamer SteelSeries rétro-éclairé avec pavé numérique
  • TouchPad multi-touch
  • ...

Ce modèle d'ordinateur ne possède pas de lecteur CD/DVD interne, mais qui utilise encore des CD de nos jours ?

MSI GS70 2OD-432XFR STEALTH : Démontage 2/7

Mémoire interne :

Ce modèle est founit avec 1 barrette mémoire de 8 Go en DDR3L (Low voltage 1.35V), référencée KINGSTON MSI16D3LS1KBG/8G.
Pour un fonctionnement optimal dual channel, la référence équivalente à ajouter : KINGSTON ValueRAM KVR16LS11/8

Démontage

Capot :

Le capot de l'ordinateur est constitué d'une seule plaque en aluminium fixé par 19 vis (entourées en rouge).

MSI GS70 2OD-432XFR STEALTH : Démontage 3/7

Attention à la taille des vis, seules 2 vis sur les 19 sont un peu plus longues que les autres, et sont situés au niveau des charnières de l'écran.

Carte mère :

Une fois le capot retiré, nous avons un aperçu de la disposition des éléments internes, et du système de refroidissement constitué de 2 mécanismes indépendants (1 ventilo pour le CPU Intel, 1 ventilo pour le GPU nVidia).

  • On commence par débrancher la carte WiFi (en orange) avec ses 2 fils d'antenne, ainsi que le ou les SSD mSATA (en rose) si présents.
  • Puis après avoir décollé et ôté le cache central en plastique, on débranche toutes les nappes et connecteurs (en vert), dont les nappes clavier et touchpad. Attention aux tout petits connecteurs situés au niveau des ventilateurs !
  • Enfin, on dévisse les 10 vis (entourées en rouge) maintenant la carte mère en place.

MSI GS70 2OD-432XFR STEALTH : Démontage 4/7

Démontage terminé :

Si tout s'est bien passé, on est en mesure de sortir complètement la carte mère pour la retourner et accéder aux supports de mémoire DDR.

MSI GS70 2OD-432XFR STEALTH : Démontage 5/7

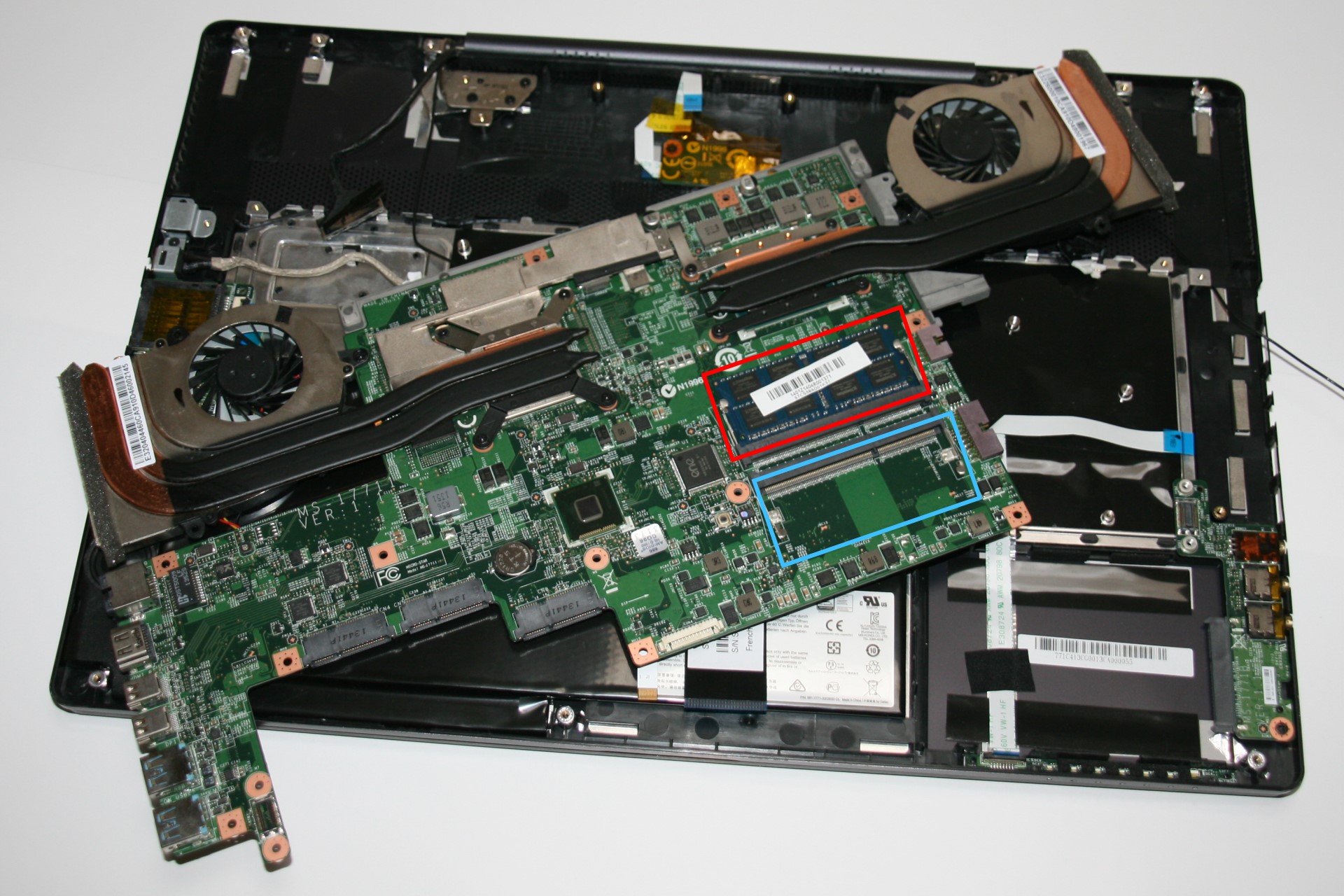

On identifie alors très aisément les 2 supports, le premier support (en rouge) comportant la barrette mémoire d'origine, et le second (en bleu) où insérer la seconde barrette.

MSI GS70 2OD-432XFR STEALTH : Démontage 6/7

MSI GS70 2OD-432XFR STEALTH : Démontage 7/7

Remontage

Il suffit de reprendre les phases de démontage à l'inverse en veillant à ne pas oublier une seule nappe ou connecteur...

Note :

Ce guide peut aussi vous servir pour changer la pile CMOS (type CR1220, amovible sur support) qui se trouve à gauche des supports mémoire, au niveau des connecteurs du module WiFi et mSATA.

MSI GS70 2OD-432XFR STEALTH : Démontage pile CMOS

Conclusion

On peut conclure que cet ordinateur est assez facile à démonter, même si l'on peut regretter de devoir sortir entièrement la carte mère pour accéder aux supports de mémoire.

Une fois les 16 Go de mémoire en place, si on possède un SSD on peut désormais désactiver la mémoire virtuel dans Windows et ainsi économiser son SSD.

Bien que commercialisé à l'origine sans OS ou avec Windows 8, Windows 10 est parfaitement adapté à ce modèle d'ordinateur. Lors de son installation, Windows 10 parviendra à installer tout seul la majorité des pilotes, et on trouvera facilement le dernier pilote graphique nVidia sur www.nvidia.fr.
